公司网络建设方案
2022-4-18 08:10| 发布者: 无月唱晚| 查看: 3115| 评论: 10
微富网 网站首页 活动策划 查看内容
摘要 : 目录1、目前网络状况2、网络发展规划3、网络建设中需要解决的问题4、网络建设目标5、设计布局6、主要硬件设施7、硬件设备资金预算8、软件设计9、部署方案10、检测检验正文一、目前公司的网络状况1、公司接入的电信网 ...



目录

1、目前网络状况

2、网络发展规划

3、网络建设中需要解决的问题

4、网络建设目标

5、设计布局

6、主要硬件设施

7、硬件设备资金预算

8、软件设计

9、部署方案

10、检测检验


正文


一、目前公司的网络状况

1、公司接入的电信网络为带宽50M的拨号宽带,附1个共享10M的固定IP;

2、100M宽带为日常办公提供网络服务,共享10M固定IP为视频监控外网连接和污雨水数据上传至政府各级平台服务;

3、公司办公电脑现有140台机,附手机接入达到260台机,加上住宿员工的个人电脑和手机达到380台机以上,因特网接入已处于超带宽状态;

4、公司内部局域网采用宽带路由,多层交换的拓补结构,公司网点涉及分析中心、仓库、生产系统、综合楼一层、综合楼二层、综合楼三层、综合楼四层、保安室、在线监控室、食堂等多个区域,干线采用光纤传输,由于接点多,面积广,信号衰减较大,故障多发。

二、公司网络发展规划

1、子公司办公网络规划。子公司办公需要接入总公司办公网络,共享总公司网络办公资源,实现一体化流程办公。

2、总公司网络规划。为了对接子公司的办公需求,实现无障碍连接,需要升级宽带接入,计划采用500M带宽的固定IP接入。

3、完善总公司的网络硬件设备。机房需要采用面积20-30平方的三防结构,网络采用硬防火墙路由和三层交换的光路构架。

4、预留智能车间的自动化网络接口。

三、网络建设中需要解决的问题

公司办公网络承载关键业务,随着公司业务规模的不断扩大,对网络的需求也会不断增加,网络就显得非常重要。如何优化网络构架,就需要解决以下问题:

1、运维变成消耗。公司需要消耗大量资金和时间进行网络运维管理, 网络基础运维成本不断超过前期投资,成为一个消耗的无底洞。

2、响应慢于发展。公司新业务拓展,网络达不到要求,更新等待时间长,网络设备设施及软件滞后,影响业务开展。

3、实际运行影响。网络规划不合理,影响公司业务又无法及时调整到位,网络不稳定,造成数据丢失或体验问题多发。

4、安全威胁无法有效防御。面对网络安全威胁,没有有效防御手段,病毒入侵频繁,轻则造成个别工作站宕机,重则造成公司整个网络瘫痪。

四、网络建设目标

1、简单。人机交互式自动运维管理,自动部署,无须专业能力也能处理运行过程中出现的各类问题。实现全系统自动运维管理。

2、高效。接入终端自动识别,授权终端自动部署,非授权终端限制接入。快速定位故障,可以实现非人工介入自动消除而不会影响网络运行,能大幅提升整体网络的感知水平和稳定性,数据传输高速率无延迟。

3、融合。多网合一,统一管理,实现有线网、无线网、物联网互联互通,文档传输、流程审批、仓储、生产、设备、销售多平台融合管理,多地办公,节省投资。

4、安全。内置安全引擎,消除各类网络安全隐患,采用对人对物双认证模式,提高网络安全系数。

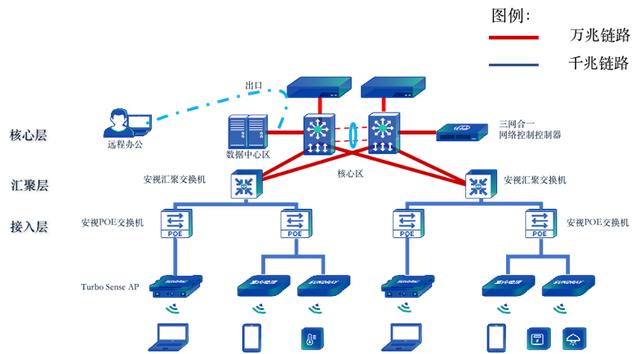

五、设计布局图


公司网络建设方案

布局图(来源于网络)


说明:万兆链路采用光纤布设,千兆链路采用光纤超六类网线混合布设。

六、主要硬件设施

1、机房。因为现有机房并不能满足网络建设的需要,建议采用公司综合 合楼二楼吸烟室改造为机房。有以下优点:一是二楼防潮防水符合要求;二是便于进出线缆;三是面积适中;四是管理安装方便,五是不需要额外装修;六是与原有机房相近,线缆耦合简单,节省安装时间与费用。

2、核心机器人。采用H3C ER5200G3 多WAN口全千兆企业级VPN路由

台,单台京东价为2189元。

3、汇聚层机器。采用新华三(H3C)S5560S-28P-SI 24口千兆电+4千兆光纤口三层网管企业级核心网络交换机四台,单台京东价为3429元。

4、接入层机器。核心采用华为数通智选交换机24口千兆电+4千兆光企业 级网络全管理弱三层组网S5735S-L24T4S-A1四台,单台京东价为1999元,接入层采用新华三(H3C)S1850V2-52P-EI 48口千兆电+4千兆光纤口二层WEB网管企业级网络交换机四台,单台京东价为2039元.

5、AP机器。采用华三(H3C)AP530升级款三频室内吸顶式企业级wifi 无线AP四台,单台京东价为1800元。

6、机柜。采用TD.6832U 高1650宽600深800黑色标准网络数据机房猎头机柜,单台京东价为1750元。

七、资金预算

序号

名称

规格

数量

总金额

1

核心路由器

ER5200G3

4

8756

2

汇聚交换机

S5560S-28P-SI

4

13716

3

核心交换机

S5735S-L24T4S-A1

4

7996

4

接入交换机

S1850V2-52P-EI 48

4

8156

5

AP

AP530

4

7200

6

机柜

TD.6832U

6

10500

7

机房改造



35000

8

其他



17500

9

合计



108824
