描述

AcSiP S78F收发器采用LoRa远距离调制解调器，可提供超长距离扩频通信和高抗干扰性，同时最大限度地降低电流消耗。S78F可实现超过-138dBm的灵敏度。并与+18.5 dBm功率放大器相结合，可提供业界领先的链路预算。 与常规调制技术相比，LoRa在阻塞和选择性方面也具有显着优势，解决了传统设计在距离、抗干扰性和能耗方面的问题.S78F还支持高性能(G)FSK模式，包括WMBus、IEEE802.15.4g。 该模块可提供出色的相位噪声、选择性、接收器线性度和IIP3，从而显着降低电流消耗。

主要特性

• 小封装：11 mm x 11 mm x 1.1 mm
• LoRa调制解调器Modem
• +18.5 dBm恒定RF输出 vs. 电源
• 可编程比特率高达37500 bps
• 高灵敏度: 低至-138 dBm
• 优秀的阻断免疫力
• 前导码检测
• 自动RF感应和超快AFC的CAD
• 有效载荷达128 bytes

功能框图

S78F模块的简化功能框图如下图所示：

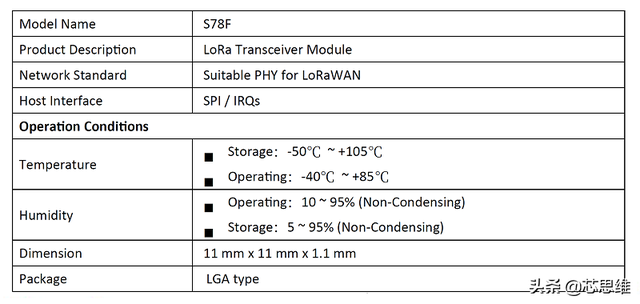

产品规格

S78F的功能详见下表

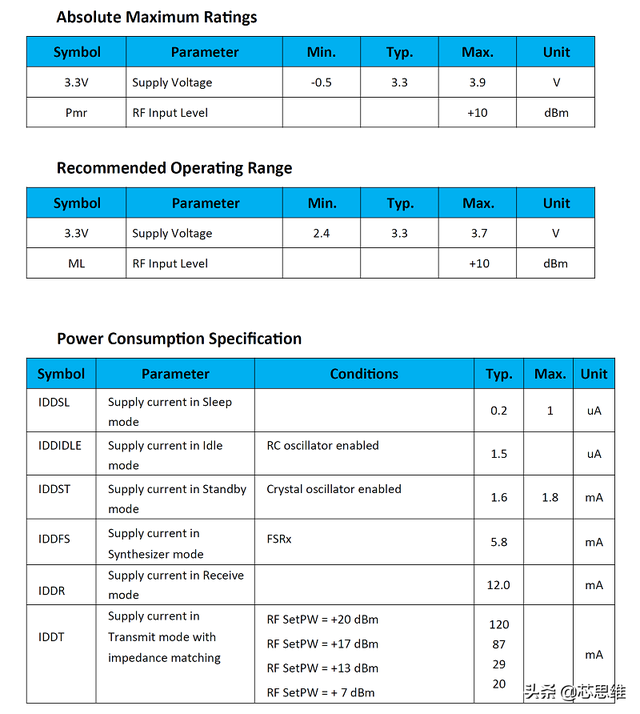

电气特性

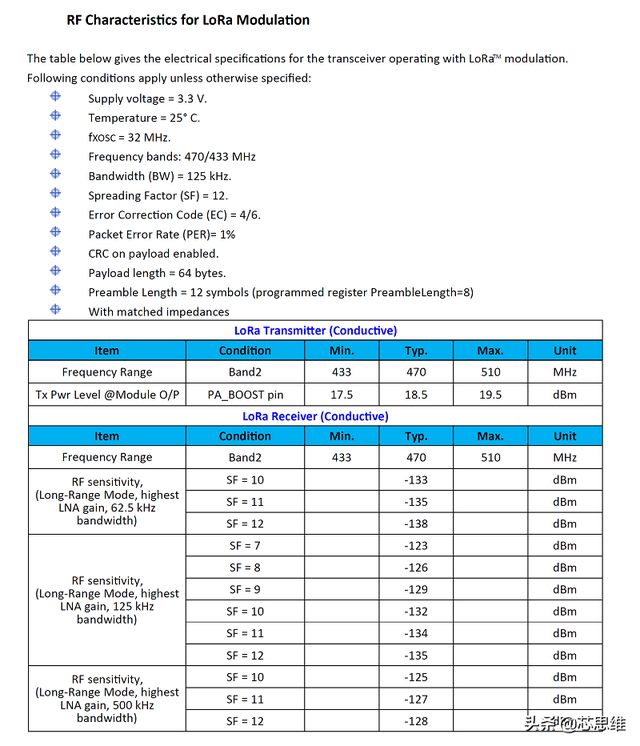

无线射频特性

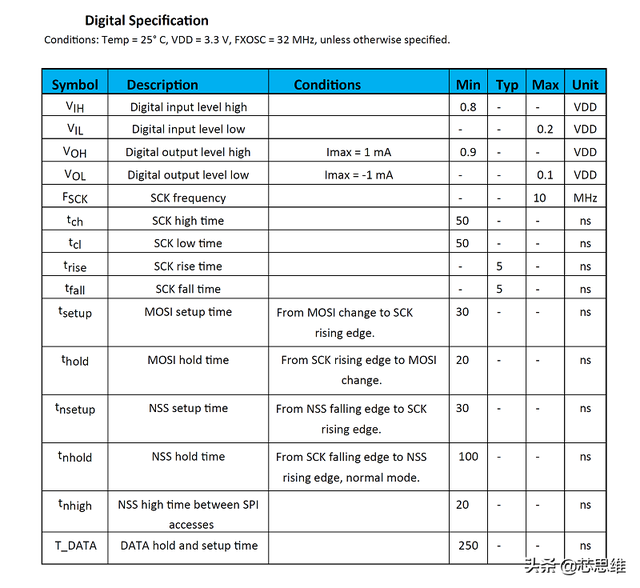

数字特性

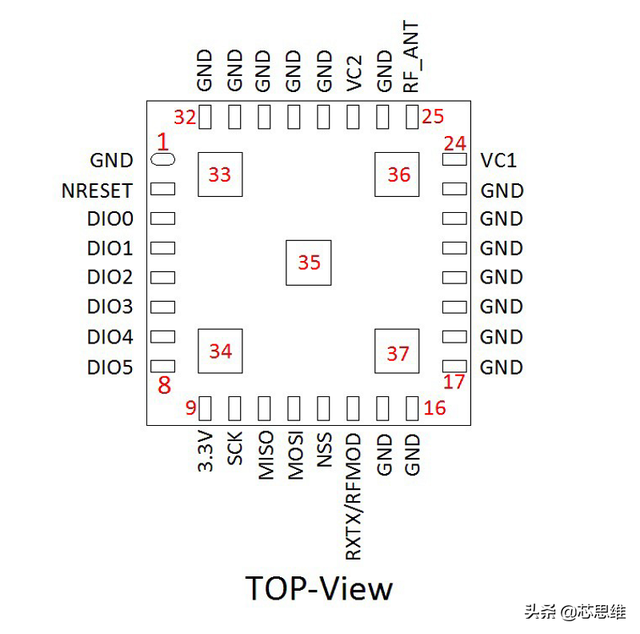

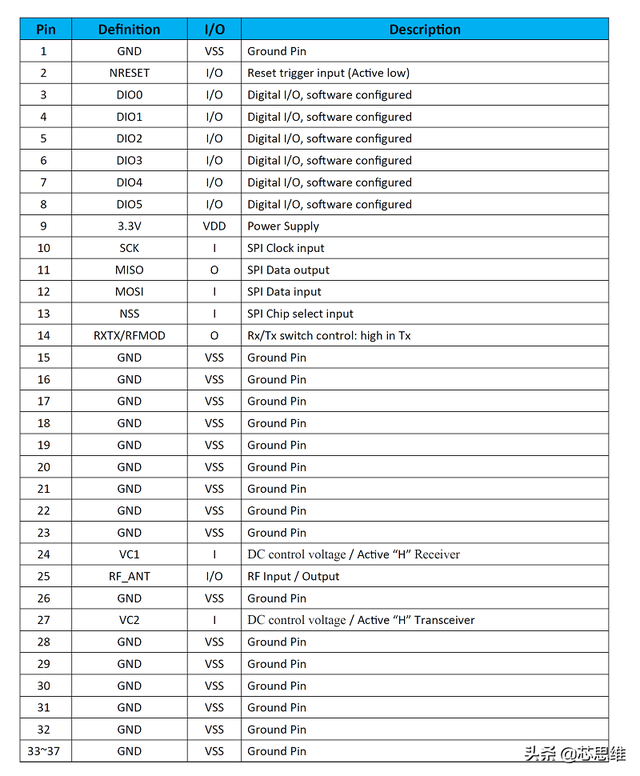

引脚定义
