技术货：值得珍藏的经典模拟电路
2022-7-29 15:34| 发布者: 5681| 查看: 4058| 评论: 6
微富网 › ›新闻资讯 › 查看内容
摘要 : 作为一个电子人，我们平时需要和不同的电路接触，但有一些电路图是经典的，值得我们永远记住的。bootstrap电路用在各种ADC之前的Sample电路，可以让ADC实现rail to rail的input，sample电路的工作电压超过Vdd，极大 ...
作为一个电子人，我们平时需要和不同的电路接触，但有一些电路图是经典的，值得我们永远记住的。

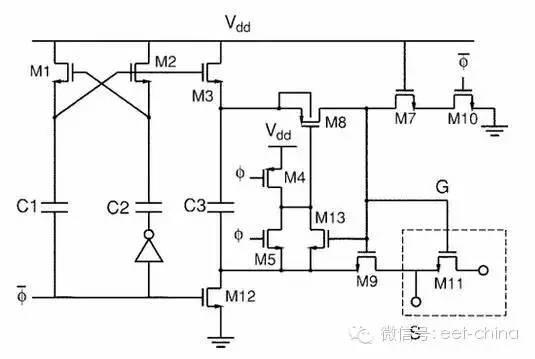

bootstrap

电路用在各种ADC之前的Sample电路，可以让ADC实现rail to rail的input，sample电路的工作电压超过Vdd，极大的减少了了setting time，而且几乎没有reliability的问题。电路里没有任何一个器件是可以被减少或者改变位置的。此电路直接使得ADC的发展往前跃进了一大步，现在已经几乎成为除ΔΣ之外各种ADC的标配，成为历史上最经典的模拟电路之一。当然，电路原理一眼看去也不是很好理解。

工作波形看着都让人舒服：

技术货：值得珍藏的经典模拟电路

技术货：值得珍藏的经典模拟电路

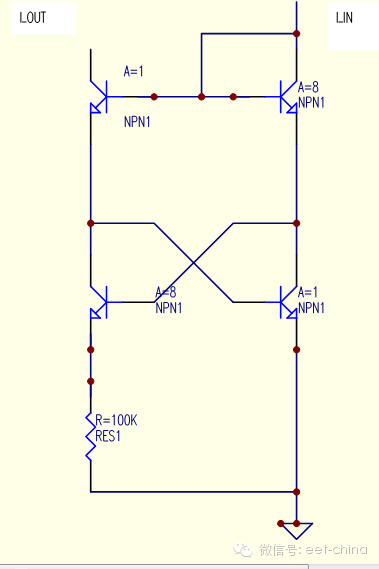

一个神奇的电流源

输入‘任意’电流。（引号的意思是，合理大小的任意电流值）， 输出都大约会是2*ln8*Vt/R。

技术货：值得珍藏的经典模拟电路


SAR-ADC

工作原理如下：

每个时钟沿，比较器对电容上的电压和地作比较， 由此结果来决定下一个电容是否接入电路。

实质上就是用二分法来逼近个未知电压。

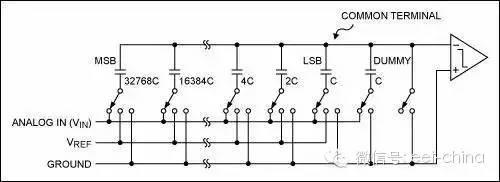

结构

技术货：值得珍藏的经典模拟电路

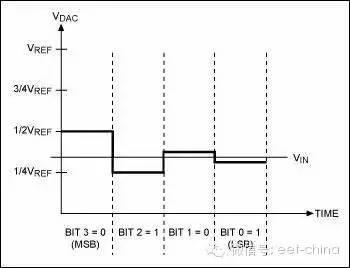

电容端电压变化

技术货：值得珍藏的经典模拟电路

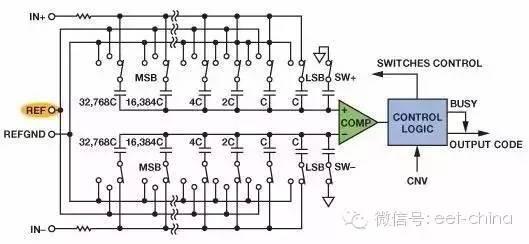

高级版

技术货：值得珍藏的经典模拟电路

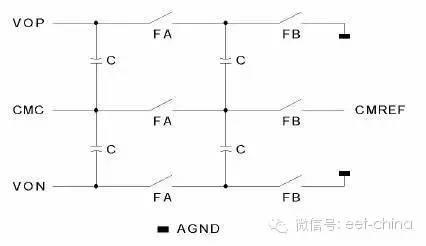

switch cap 的CMFB

仅仅4个电容加6个开关就实现了CMFB，非常简洁，且几乎不会影响OPAM本身像output swing，gain之类的spec，非常高效。

技术货：值得珍藏的经典模拟电路

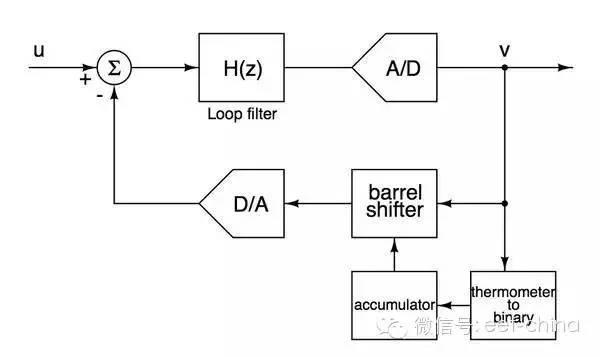

Data Weighted Averaging

基本思想是快速遍历DAC中的每一个电流元从而减少电流元mismatch对ADC信噪比的影响，仅仅通过几个简单的数电模块就实现对电流元mismatch的first order noise shaping，非常巧妙。

技术货：值得珍藏的经典模拟电路

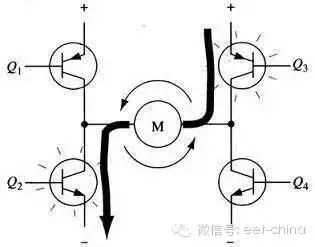

万能的H桥电路

驱动电机正反转，妥妥的好用而且实惠，买一块驱动芯片的钱够自己搭十个桥了。而且用市场上最常见的三极管就能搞定，功率稍大的，换成MOS管就行了。

技术货：值得珍藏的经典模拟电路


-END-
