模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计
2022-7-8 18:55| 发布者: 时光无声@~| 查看: 5270| 评论: 2
微富网 新闻资讯 查看内容
摘要 : 1.常规设计:小的产品或者简单的产品直接跑模仁外圈水路就可以了。2.模仁上面大的镶件上跑水路情况,如下图所示。3.前后模仁为两块模仁镶拼的情况下,水路设计如下图所示。4.圆产品镶件水路设计方案,如下图所示5.深 ...

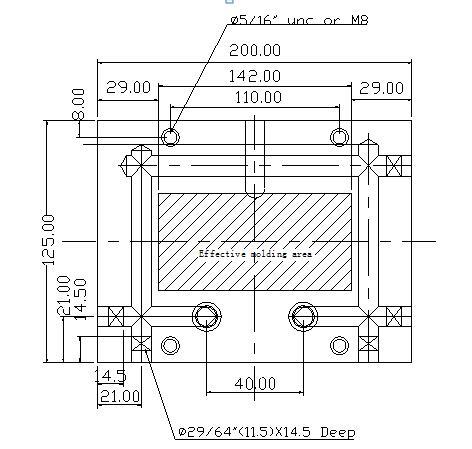

1.常规设计:小的产品或者简单的产品直接跑模仁外圈水路就可以了。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


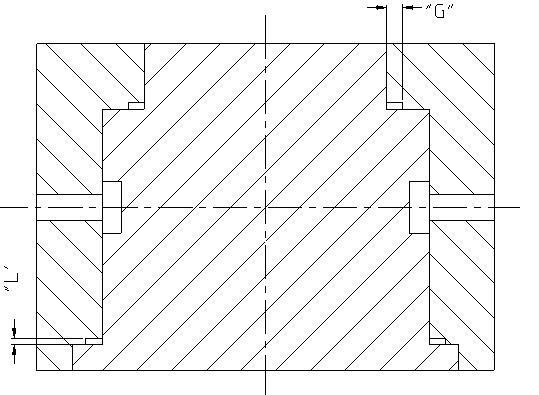

2.模仁上面大的镶件上跑水路情况,如下图所示。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计

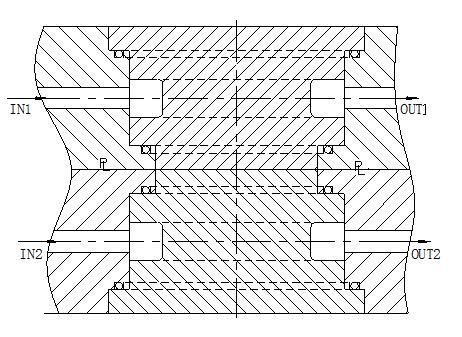

3.前后模仁为两块模仁镶拼的情况下,水路设计如下图所示。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


4.圆产品镶件水路设计方案,如下图所示

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计

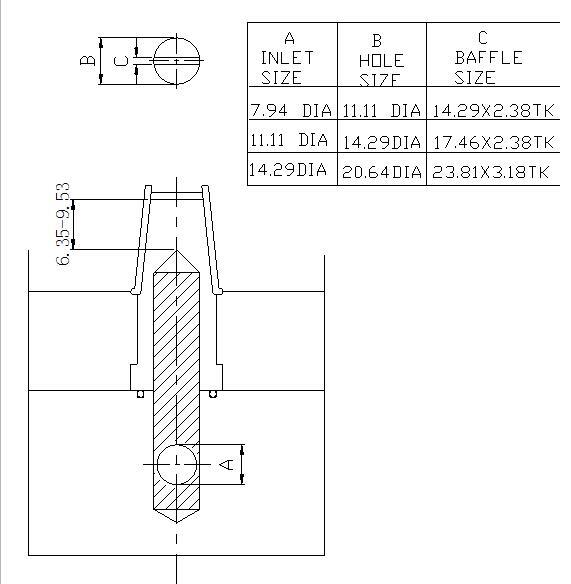

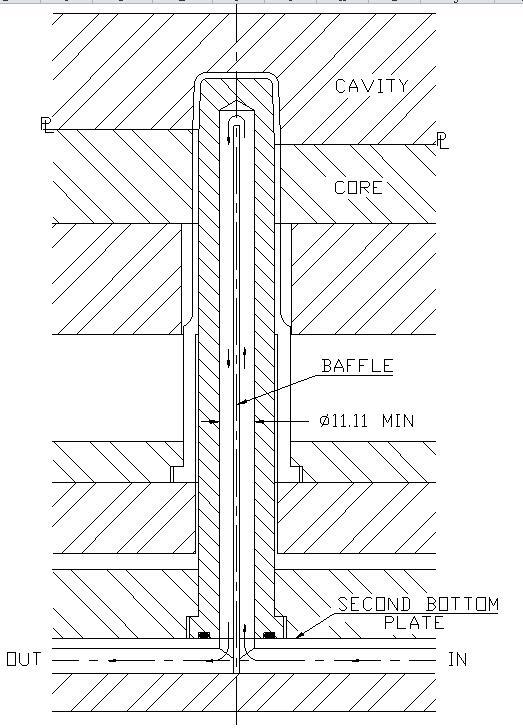

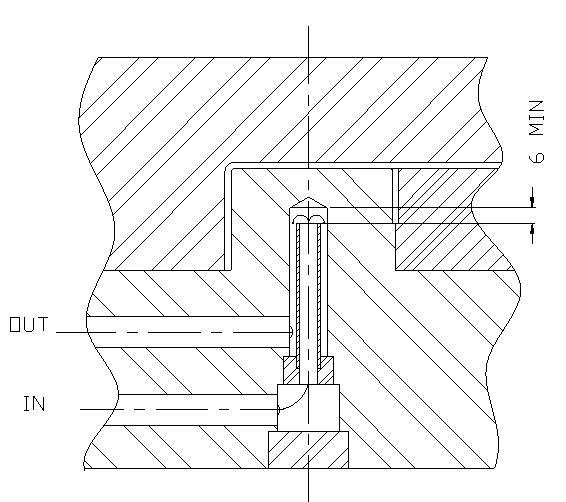

5.深腔镶件设计喷管水路样式,如下图所示。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计

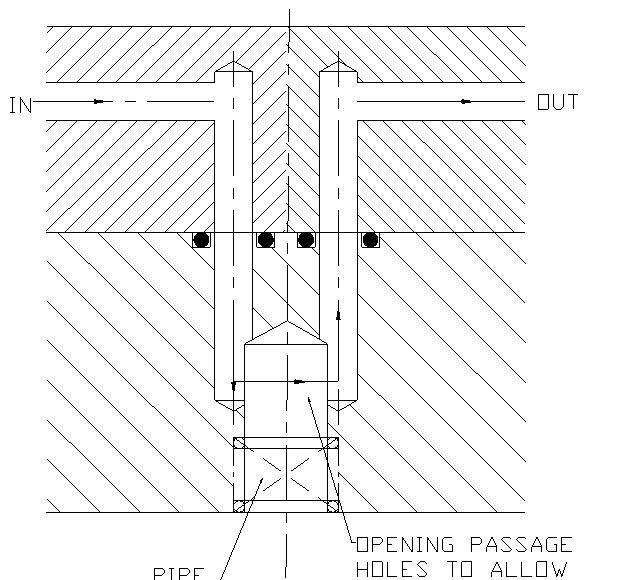

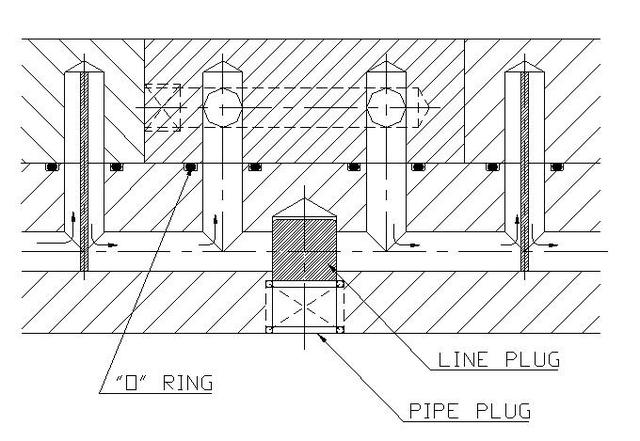

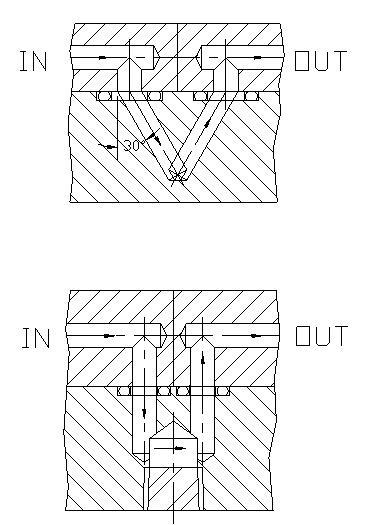

6.深腔镶件可以设计水井的样式,如下图所示。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


7.根据产品结构的情况下,需要设计台阶镶件,水路设计样式,如下图所示。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计

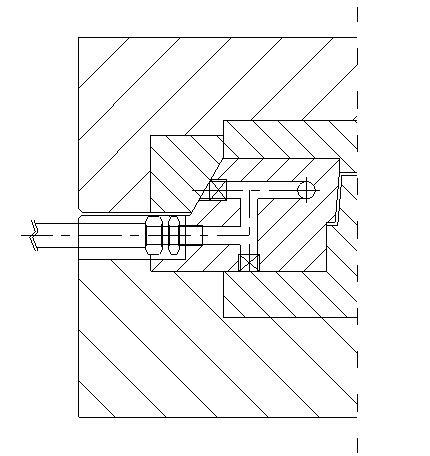

8.滑块水路设计样式,如下图所示。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计

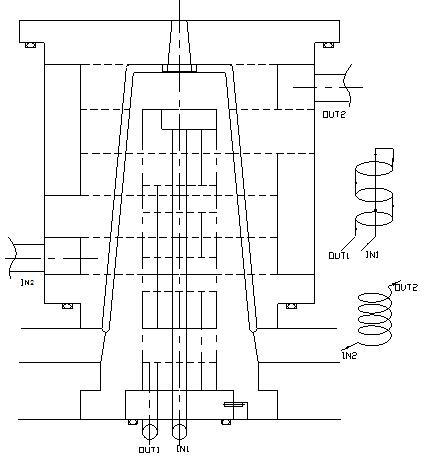

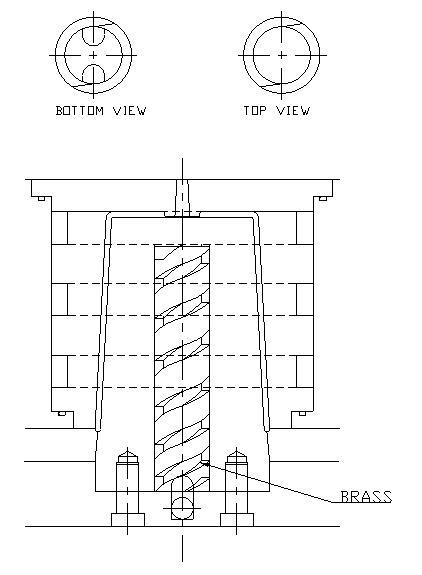

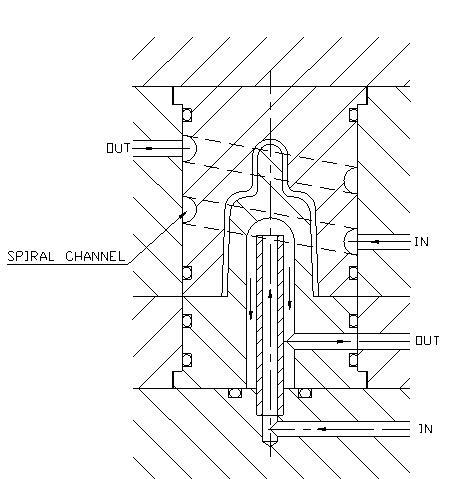

9.镶件在镶通的情况下,为了确保冷却均匀,镶件外圈进行螺旋式水路样式,如下图所示。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


10.特殊小的镶件,而且较位比较深,但水路不方便流通的情况下,可以设计冷却棒,如下图所示。

模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计


模具成型中冷却时间占了成型周期75~80%,下面介绍10种水路设计
