单片机MSP430入门--理论③--时钟模块-DCO和BCS寄存器
上期大概给大家汇总介绍了，MSP430时钟模块的3个晶振和3个主要时钟信号，要知道时钟是单片机的脉搏，如果时钟没设置好，单片机将无法工作
本期将重点介绍下，在MSP430环境下的时钟寄存器BCSCTL1,BCSCTL2,以及他们的设置方法
1.0 DCOCTL,DCO寄存控制器

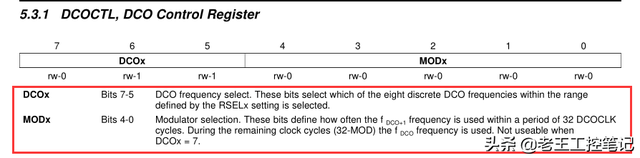

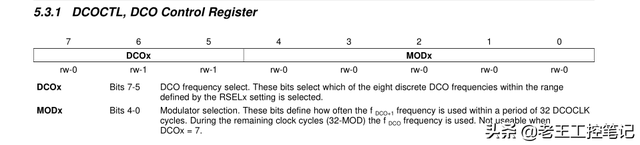

DCO0-DCO2(BIT5-7):定义了8种频率，而频率由直流发生器的不同电流来定义
MOD0-MOD4(BIT0-4):频率的微调
1.1 DCO的调节：

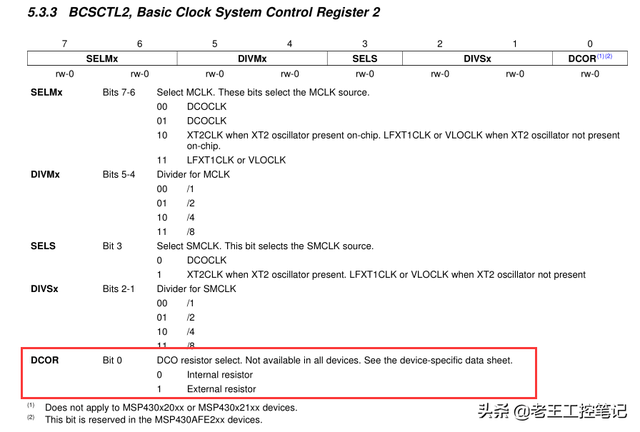

①设置BCSCTL2的DCOR的bit来选择是1为外部电阻还是0为内部电阻，以确定一个基准频率，默认为0
②通过BCSCTL1寄存器的RSELx来进行分频，确定16种时钟频率；
③通过DCOCTL寄存器中,DCOx在标称频率基础上分段粗调，选择频率；
④通过DCOCTL寄存器中,MODx的值对频率进行细调，选择DCOx与DCOx+1之间的频率；
示例：
//DCOCTL初始值为60H，即DCOCTL |= DCO1 +DCO2;
DCOCTL |= DCO0 + DCO1 +DCO2 ;//MAX DCO
//MOD0-MOD4:频率的微调一般保持默认即可
//系统默认BCSCTL1寄存器的RSELx =4

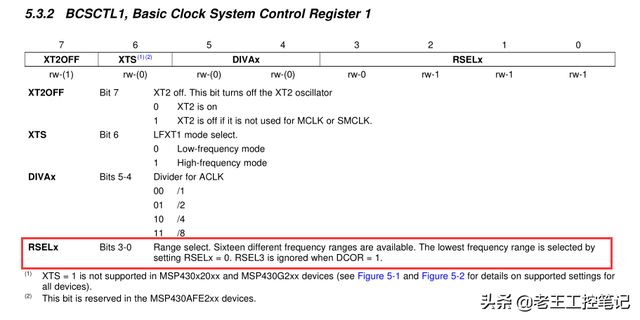

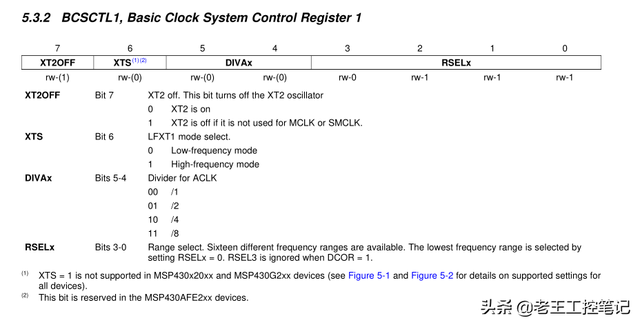

2.0 BCSCTL1(Basic Clock System Control 1)寄存器，地址58H，初始值84H
XT2OFF：控制XT2振荡器的启停，0为开启，1为关闭
XTS：选择LFXT1工作在低频晶体模式（XTS=0）还是高频晶体模式（XTS=1）
DIVA0-DIVA1：选择ACLK的分频系数，当DIVA0跟DIVA1分别组合成0,1,2,3时，对应的ACLK分频系数为1,2,4,8
RSELx(bit0-bit3):当DCOR=1使用外部电阻时，忽略RSEL3，当RSELx=0为最小频率，当为7时为最高

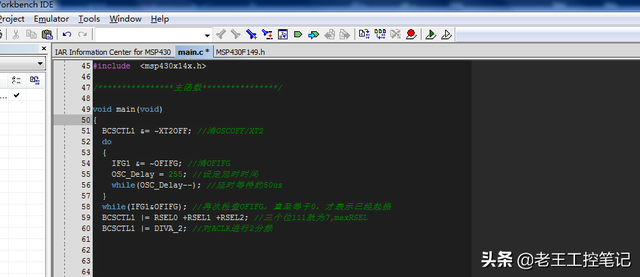

示例：
BCSCTL1 &= ~XT2OFF; //清OSCOFF/XT2
do
{
IFG1 &= ~OFIFG; //清OFIFG
OSC_Delay = 255; //设定延时时间
while(OSC_Delay--); //延时等待约50us
}
while(IFG1&OFIFG); //再次检查OFIFG，直至等于0，才表示已经起振
BCSCTL1 |= RSEL0 +RSEL1 +RSEL2; //三个位111就为7,maxRSEL
BCSCTL1 |= DIVA_2; //对ACLK进行2分频
|
