单片机MSP430入门-理论⑦--定时器模块-定时器A②

上期大概给大家汇总介绍了，定时器模块中比较重要并且常用的定时器A，大概说了下定时器A的两种常用模式，比较模式和捕获模式

单片机MSP430入门-理论⑦--定时器模块-定时器A②

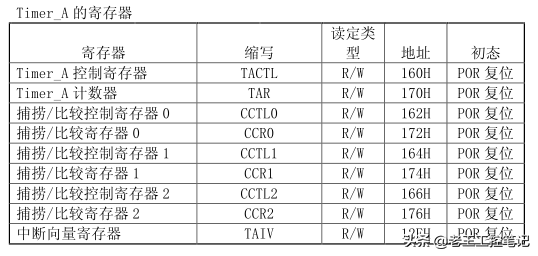

本期将继续介绍定时器A，这次将整理一些关于定时器A的，各寄存器的用法以及功能

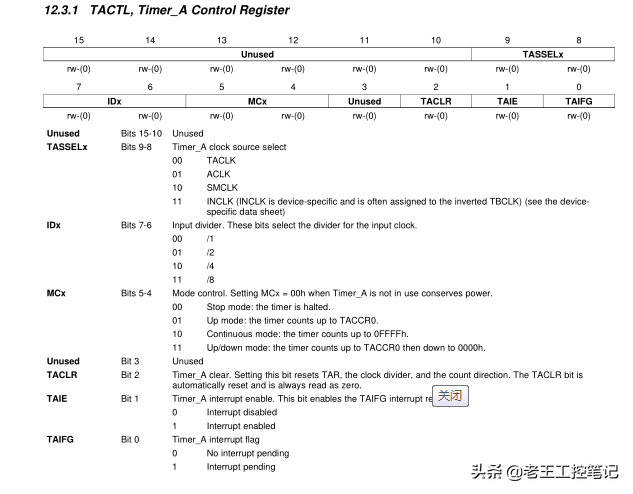

1.0 首先说一下TACTL控制寄存器

单片机MSP430入门-理论⑦--定时器模块-定时器A②

先大概解释下这几个位的作用：

Unused bits 15-10 未定义

TASSELx bits 9-8 选择Timer_A的时钟源，

00为TACLK(用于特定的外部引脚信号)，01为ACLK(辅助时钟)，10为SMCLK(子系统时钟)，11为INCLK(见器件说明)

IDx bits 7-6 给时钟源确定分频因子，

00为不分频，01为时钟源的二分之一，10为时钟源的四分之一，11为时钟源的八分之一

MCx bits 5-4 设置定时器模式，

如果定时器不使用可以设置成00这样省电，

00 就是停止模式，

单片机MSP430入门-理论⑦--定时器模块-定时器A②

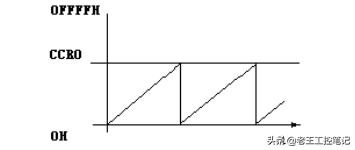

01 为增计数模式意思是有信号后不断递加直到TACCR0的值，这时TACCTLx寄存器的捕获/比较中断CCIFG标志置位，

单片机MSP430入门-理论⑦--定时器模块-定时器A②

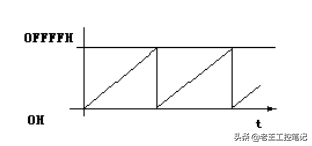

10 为连续计数模式，他会累计计数到0FFFFh最大值后再回到0，这时TAIFG就会置位（TAIFG为溢出中断标志），但不会产生中断，只有当中断打开TAIE=1的时候才会产生中断，在这个循环往复的过程中可以设置不同的CCR0来产生比较捕获中毒CCIFG标志，

单片机MSP430入门-理论⑦--定时器模块-定时器A②

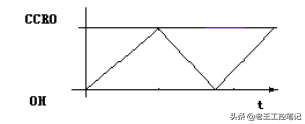

11 增/减计数模式，他会先计数到TACCR0，然后再减值到0000h，这个过程中，当增到CCR0时会触发比较/捕获中断CCIFG置位，当再次减到0时会让溢出中断TAIFG置位

Unused bits 3 Unused

TACLR bits 2 定时器清除，

当这个位置位时，定时器和输入分频器会复位，然后CLR由硬件自动复位，他的读出始终为0，定时器将在下一个有效输入沿开始工作，这时候的定时器可能存在要么是处于清洁模式控制暂停中，要么会以默认的增计数模式开始工作

TAIE bits 1 定时器中断允许位，

0为禁止定时器溢出中断，1为允许定时器中断

TAIFG bits 0 定时器溢出中断标志，

增计数模式：当定时器由CCR0计数到0时，TAIFG置位

连续计数模式：当定时器由0FFFFH计数到0时，TAIFG置位

增/减计数模式：当定时器由CCR0减计数到0时，TAIFG置位
